Трубопровод, несмотря на свою внешнюю простоту устройства, является сложной системой, которая, помимо непосредственно труб, включает в себя всевозможные клапаны, краны, задвижки, компенсаторы. Всё это называется трубопроводной арматурой, и каждый из предметов выполняет свою особенную функцию.
Сегодня мы поговорим о сильфонах и их характеристиках, которые обуславливают сферу их применения.
Что такое сильфон?

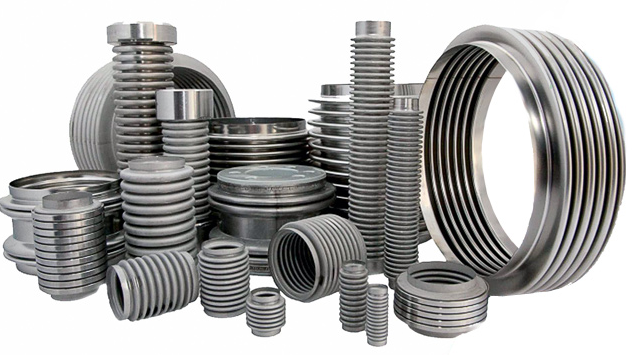

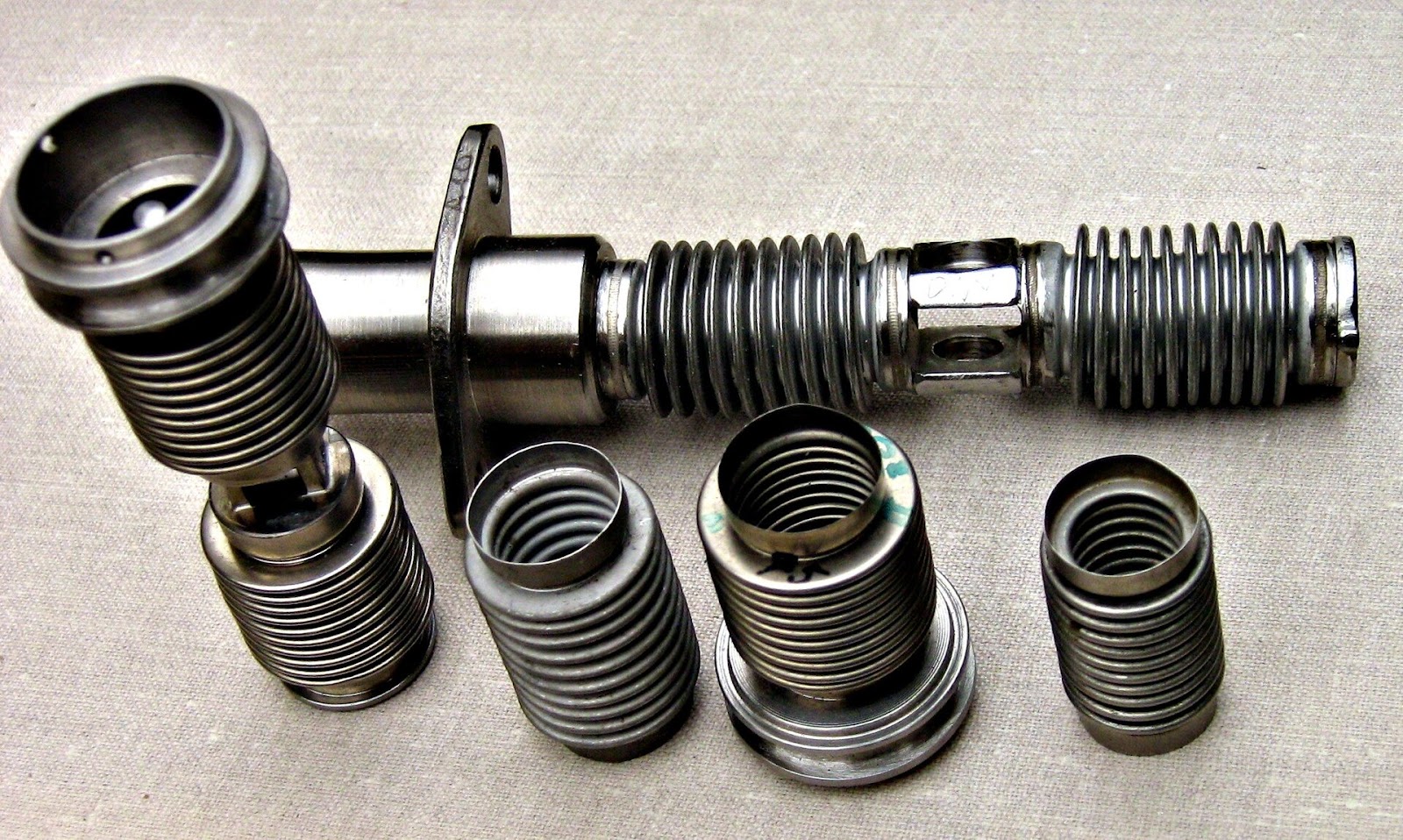

Сильфон — это своеобразная гофрированная трубка, которая может сжиматься, растягиваться, а также изгибаться под действием температуры, давления или механических нагрузок. Чтобы лучше понять, что именно он из себя представляет, целесообразнее всего сосредоточиться на его основных свойствах. Всего их два: герметичность и подвижность.
То есть сильфоны, как трубы, не пропускают вещество, которое по ним перемещается. Одновременно с этим, в отличие от труб, они могут обеспечивать необходимые перемещения для работы арматуры или компенсации деформаций. Таким образом, сильфон служит для:
- компенсации температурных расширений трубопровода;
- герметизации подвижных соединений;
- демпфирования вибраций, а также ударов;
- предохранения арматуры от излишней нагрузки.
Вот лишь один конкретный пример: трубы при изменении температуры могут расширяться и сжиматься. Чтобы компенсировать эти изменения и сохранить их целостность, применяют сильфонные компенсаторы.
Применение в трубопроводной арматуре
Впрочем, компенсаторы — это не единственный вариант использования сильфонов. Также их применяют в:
- Запорных клапанах (вентилях). Тут они обеспечивают полную герметичность штока, заменяя сальниковое уплотнение. Это критически важно для работы с агрессивными, токсичными, дорогими или опасными средами, где утечки недопустимы.
- Предохранительных клапанах. В этом случае сильфон может использоваться как чувствительный элемент. Изменение давления заставляет его деформироваться, что приводит к срабатыванию клапана. Он также обеспечивает герметизацию по штоку в неактивном состоянии.
- Гибких вставках. Они применяются для поглощения вибраций от насосов, компрессоров, теплообменников, предотвращая их передачу по трубопроводу, а также защищая оборудование.
Эти элементы универсальны и востребованы в различных системах. Зная точно, какую задачу требуется решить, вы можете рассчитывать на то, что водопроводная арматура от компании Армакс (включая сильфонные компенсаторы и вентили) станет вашим надёжным инструментом для достижения цели.
Использование сильфонов в трубопроводной арматуре обеспечивает ряд ключевых преимуществ. Абсолютная герметичность особенно критична для герметизации штоков клапанов, исключая утечки. Повышенная надёжность и долговечность достигаются за счет отсутствия трущихся сальниковых уплотнений, что значительно снижает износ. Снижение эксплуатационных затрат происходит благодаря отсутствию необходимости в регулярном обслуживании сальников. Наконец, эффективная компенсация позволяет надёжно поглощать тепловые деформации, вибрации и смещения трубопровода.
